Установки ультрафильтрации воды для промышленности — серия ИВТ-UF
Баромембранный процесс очистки воды через полупроницаемую мембрану с порами 0,01–0,1 мкм. Удаляет взвеси, коллоиды, бактерии и вирусы — до 99,99% — без изменения солевого состава. Рабочее давление 0,5–4 бара: в 3–5 раз ниже, чем у обратного осмоса. Поставка, монтаж и пусконаладка под ключ.
удаление бактерий и вирусов
м³/ч производительность
снижение себестоимости очистки
рублей базовая комплектация
Подобрать установку ультрафильтрации под ваш объект
Укажите производительность и тип исходной воды — подготовим техническое решение и КП за 1 рабочий день.
Принцип работы установки ультрафильтрации
Ультрафильтрация — баромембранный процесс: вода продавливается через полупроницаемую мембрану под давлением перепада, а примеси задерживаются на поверхности или внутри капилляров. Метод не изменяет солевой состав воды — это принципиальное отличие от обратного осмоса и нанофильтрации.
Предварительная очистка
Механические фильтры 20 и 5 мкм защищают мембраны от грубых взвесей. При необходимости — узел коагуляции и флокуляции для снижения коллоидной нагрузки.
Фильтрование через мембрану
Вода под давлением 0,5–4 бара проходит через мембрану. Взвеси, коллоиды, бактерии и вирусы задерживаются. Пермеат (очищенная вода) отводится в накопительный бак.
Сбор пермеата
Очищенная вода поступает в накопительный резервуар или напрямую в технологический процесс. Ретентат (концентрат) отводится в дренаж или на повторную обработку.
Обратная промывка
Каждые 10–20 минут — автоматический цикл промывки 1–2 мин. Восстанавливает проницаемость мембраны. При необходимости — химическая промывка щелочью и кислотой.
Типы мембран и область применения
Выбор типа мембраны определяется качеством исходной воды — прежде всего мутностью и содержанием взвешенных веществ.
| Тип мембраны | Мутность воды | Размер пор | Типичное применение | Особенности |
|---|---|---|---|---|
| Рулонные (спиральные) | до 0,5 мг/л | 0,01–0,05 мкм | Подземные воды, артезианские скважины | Высокая удельная поверхность, компактность |
| Капиллярные (полые волокна) | до 20 мг/л | 0,02–0,1 мкм | Поверхностные воды, водоёмы, реки | Лёгкая обратная промывка, надёжность |
| Трубчатые | до 40 г/л | 0,05–0,1 мкм | Сточные воды, высокозагрязнённые потоки | Работа с высоким содержанием взвеси |

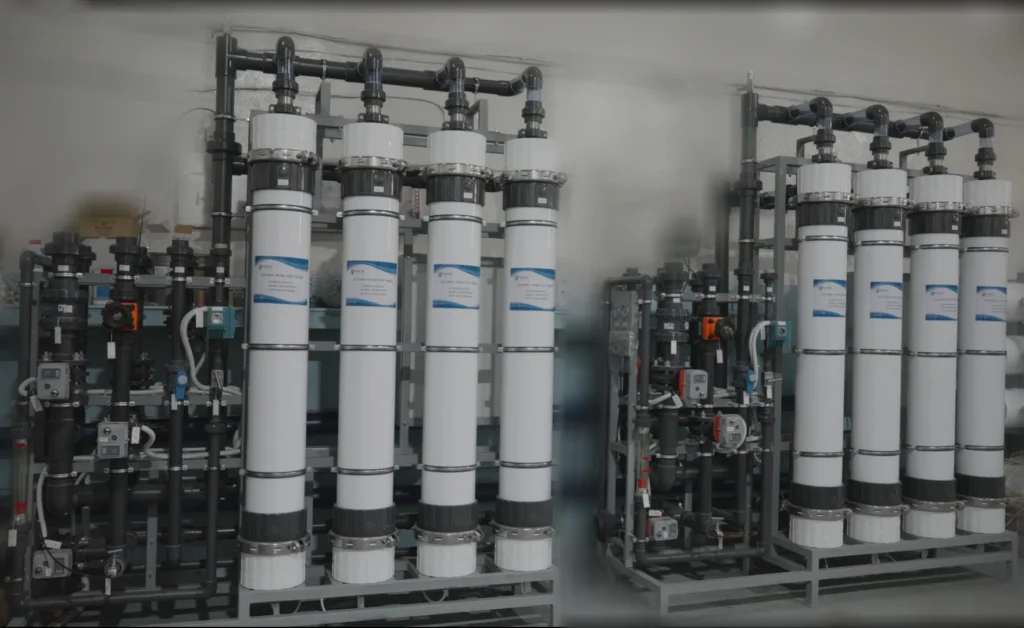

Модели установок ультрафильтрации серии ИВТ-UF
Линейка ИВТ-UF охватывает производительность от 5 до 35 м³/ч. Каждая модель подбирается под объём водопотребления, тип исходной воды и требования к автоматизации.
| Модель | Производительность | Давление питания | Габариты (мм) | Масса | Расход промывки | Цена от, руб. |
|---|---|---|---|---|---|---|
| ИВТ-UF-5 | 5 м³/ч | 0,1–0,3 МПа | 800×600×1600 | 90 кг | до 0,6 м³/ч | 425 000 |
| ИВТ-UF-10 | 10 м³/ч | 0,1–0,3 МПа | 800×1000×1800 | 120 кг | до 1,2 м³/ч | 620 000 |
| ИВТ-UF-15 | 15 м³/ч | 0,15–0,35 МПа | 1200×1000×1900 | 180 кг | до 1,8 м³/ч | 850 000 |
| ИВТ-UF-20 | 20 м³/ч | 0,15–0,35 МПа | 1500×1000×1900 | 230 кг | до 2,4 м³/ч | 1 090 000 |
| ИВТ-UF-25 | 25 м³/ч | 0,15–0,4 МПа | 1800×1000×2000 | 280 кг | до 3,0 м³/ч | 1 380 000 |
| ИВТ-UF-30 | 30 м³/ч | 0,2–0,4 МПа | 2000×1200×2000 | 340 кг | до 3,6 м³/ч | 1 650 000 |
| ИВТ-UF-35 | 35 м³/ч | 0,2–0,45 МПа | 2200×1200×2100 | 400 кг | до 4,2 м³/ч | 1 950 000 |
* Расход промывных вод зависит от мутности исходной воды и частоты промывочных циклов. Цены ориентировочные — актуальные условия в КП.
Комплектация установок ультрафильтрации
| Компонент | В базе | Описание и назначение |
|---|---|---|
| Механическая предфильтрация 20 и 5 мкм | Да | Защищает мембраны от грубых взвесей. Обязательная защитная ступень перед мембранными модулями. |

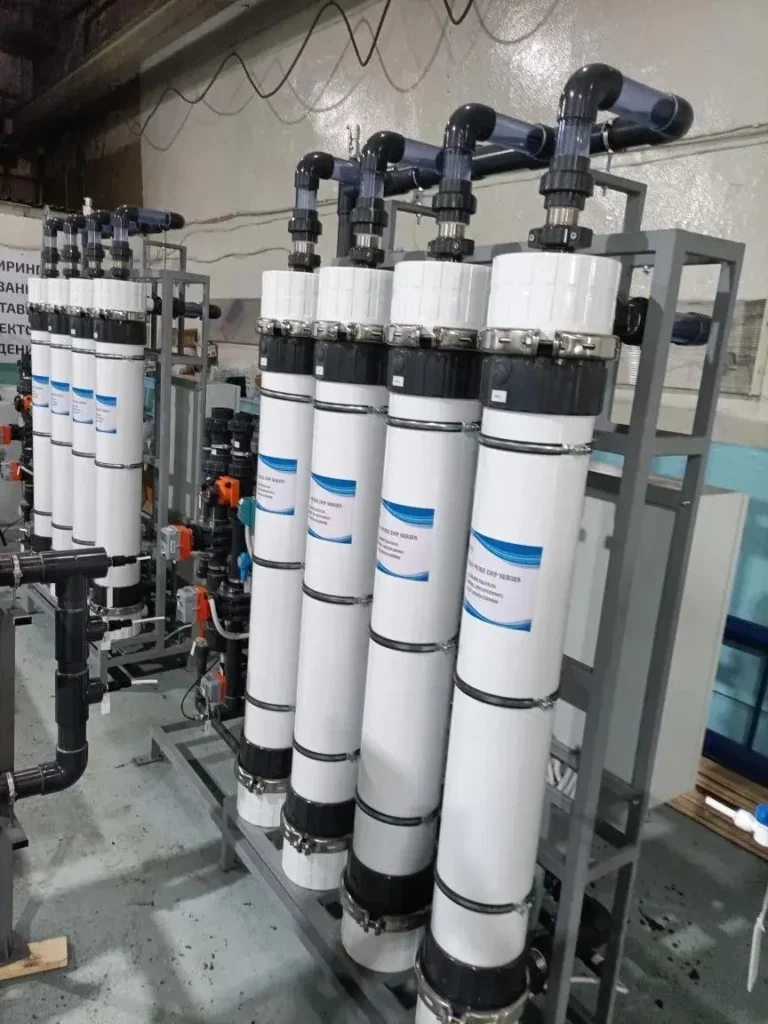

| Мембранные модули УФ | Да | Капиллярные или рулонные — тип определяется по исходной воде. Рама из нержавеющей или окрашенной стали. |
| Насос подачи | Да | Центробежный или многоступенчатый — создаёт рабочее давление 0,1–0,45 МПа. |
| Система автоматизации с ПЛК | Да | Управляет фильтровальным циклом, обратной промывкой, сигнализацией. Датчики давления, расхода, температуры. |
| Узел обратной промывки | Да | Бак пермеата для промывки + клапаны. Автоматический цикл каждые 10–20 минут. |
| Трубопроводы и арматура | Да | ПВХ или нержавеющая сталь — в зависимости от агрессивности воды. Монтажный комплект включён. |
| Блок дозирования коагулянта / флокулянта | Опция | Для поверхностных и сточных вод с высоким содержанием коллоидов. Увеличивает эффективность задержания. |
| Резервуар-хранилище очищенной воды | Опция | Буферная ёмкость для обеспечения равномерного потребления и промывочных циклов. |
| Система химической очистки мембран (CIP) | Опция | Узел приготовления и подачи щелочных и кислотных растворов для периодической регенерации мембран. |
| Интеграция в SCADA / диспетчеризация | Опция | Передача данных о состоянии установки по Modbus RTU/TCP. Удалённый мониторинг и управление. |
| Узел проверки целостности мембран | Опция | Тест сжатым воздухом — выявляет повреждения полых волокон. Обязателен для питьевой воды. |
Области применения установок ультрафильтрации
Установки ультрафильтрации воды применяются там, где необходимо стабильное удаление взвесей, коллоидов и микроорганизмов при сохранении солевого состава.
Подготовка питьевой воды для промышленных и коммунальных объектов. Дезинфекция без химических реагентов. 99,99% удаление бактерий и вирусов по требованиям СанПиН.
Технологическая вода для производства напитков, молочной продукции, пивоварения. Соответствие ХАССП. Микробиологическая безопасность без изменения вкусовых характеристик.
Получение воды для инъекций (WFI-grade), буферных растворов, промывки реакторов. Высокие требования к микробиологической чистоте.
Защита мембран ОО от коллоидного и биологического загрязнения. Снижает SDI до ≤3, что увеличивает срок службы мембран ОО в 2–4 раза.
Очистка воды из рек, водохранилищ, открытых водоёмов с переменной мутностью. Трубчатые мембраны справляются с мутностью до 40 г/л.
Третичная обработка промышленных и хозяйственно-бытовых сточных вод для повторного использования. Снижение ХПК, удаление взвесей перед сбросом.
Предочистка подпиточной воды перед ионообменными фильтрами и установками обратного осмоса. Защита теплообменников от биологического обрастания.
Оборотное водоснабжение, охлаждающие системы, промывные воды. Стабильное качество при переменном составе источника.
Преимущества промышленной ультрафильтрации
Мембранный барьер обеспечивает микробиологическую безопасность без хлорирования и УФ-обеззараживания. Результат не зависит от сезонных колебаний исходной воды.
Рабочее давление 0,5–4 бара против 6–15 бар у ОО. Потребление реагентов — в 10+ раз меньше, чем у реагентной очистки. Автоматизированные промывки без участия оператора.
Модульная компоновка занимает втрое меньше площади по сравнению с традиционными системами отстаивания и осаждения при той же производительности.
Качество фильтрата не зависит от сезонных изменений мутности, температуры и биологической нагрузки источника. Мембрана работает как абсолютный барьер.
Снижает SDI до ≤3 перед мембранами ОО. Устраняет коллоидное загрязнение перед ионообменными фильтрами. Увеличивает межсервисный интервал последующего оборудования в 2–4 раза.
ТЗ → проектная документация → поставка → монтаж → пусконаладка → рекомендации по эксплуатации. Один подрядчик от обследования до сдачи объекта.
Принципиальные технологические схемы
Схема установки определяется составом исходной воды. Чем сложнее вода, тем длиннее цепочка предочистки перед мембранным модулем.
Схема 1 — подземные воды
Грязевик → предфильтрация 20/5 мкм → мембранный модуль УФ → накопительный бак. Применяется для артезианских скважин с мутностью до 0,5 мг/л.
Схема 2 — поверхностные воды
Грубая очистка → коагуляция/флокуляция → предфильтрация → мембранный модуль УФ (капиллярный) → накопительный бак. Для рек и водохранилищ.
Схема 3 — предочистка перед ОО
Предфильтрация → установка УФ → картриджный фильтр 1 мкм → дозирование антискаланта → установка обратного осмоса. SDI ≤3 на входе в ОО.
Схема 4 — сточные воды
Механическая очистка → биологическая очистка → мембранный биореактор (МБР) с трубчатыми мембранами УФ → доочистка. Для повторного использования.
Нужна установка ультрафильтрации для конкретного объекта?
Пришлите химический анализ воды или опишите задачу — предложим оптимальную схему и модель.
Реализованные объекты
15 м³/ч
Поверхностный водозабор
ХАССП
Предочистка воды перед технологическим производством. Схема с коагуляцией и капиллярными мембранами УФ. Соответствие требованиям ХАССП по микробиологии.
✓ Снижение КМАФАнМ с 1200 до <10 КОЕ/мл
10 м³/ч
Артезианская скважина
Предочистка перед двухступенчатым обратным осмосом. Рулонные мембраны. SDI снижен до 1,8 — обеспечен ресурс мембран ОО >3 лет без замены.
✓ SDI ≤1,8; срок службы мембран ОО увеличен втрое
35 м³/ч
Поверхностный водозабор
СанПиН
Подготовка питьевой воды. Капиллярные мембраны, автоматическая химическая промывка CIP. Интеграция в существующую SCADA объекта.
✓ Соответствие СанПиН 1.2.3685-21 по всем микробиологическим показателям

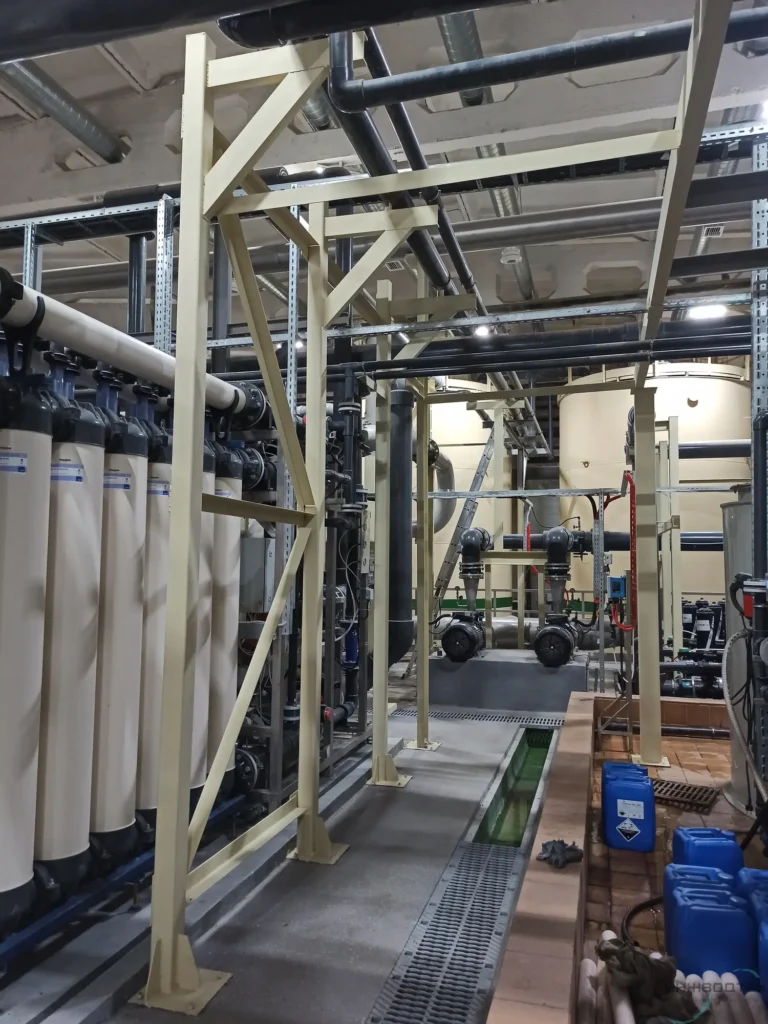

Монтаж и пусконаладка систем ультрафильтрации
ИНЖВОДТЕХ ведёт проект от технического обследования до сдачи объекта. Клиент, проектировщик и монтажная бригада работают как единая технологическая цепочка — не разбитая по субподрядчикам.
Обследование и ТЗ
Химический анализ исходной воды. Определение производительности, требований к фильтрату. Формирование технического задания и КП.
Проектная документация
Технологическая схема, чертежи обвязки, спецификация оборудования. Согласование с существующей инфраструктурой объекта.
Поставка и монтаж
Срок поставки от 10 рабочих дней. Монтаж на подготовленный фундамент или ростверк, обвязка, подключение к коммуникациям.
Пусконаладка
Проверка всех режимов: фильтрование, обратная промывка, химическая регенерация. Настройка автоматики, обучение операторов, сдача с документацией.
