Накипь на стенках котла толщиной 3 мм поднимает расход газа примерно на 25–30%. Это не теория — это данные из эксплуатационных журналов котельных, с которыми мы работаем. При паропроизводительности котла 2 т/ч такая накипь означает перерасход топлива на 15 000–20 000 рублей ежемесячно. За год набегает сумма, на которую можно купить установку обратного осмоса с запасом.
В этом материале разберём, как подобрать обратный осмос для котельной под конкретные условия: производительность, состав воды, схему подключения. Дадим формулу расчёта и покажем реальные примеры из нашей практики.
Содержание
- Почему накипь — проблема №1 в котельной
- Как рассчитать производительность осмоса
- Влияние состава воды на выбор установки
- Схема подключения к котлу
- Практические примеры
- Вопросы и ответы
Почему накипь разрушает котёл быстрее, чем кажется
Вода из большинства российских источников содержит 300–800 мг/л растворённых солей. Карбонат кальция и сульфат кальция при нагреве выпадают в осадок на теплообменных поверхностях. Один миллиметр такого слоя снижает теплопередачу в среднем на 10%, три миллиметра — на 30%, и котёл начинает перегреваться локально.
Последствия бывают разные. В лучшем случае — внеплановая химическая промывка за 40 000–80 000 рублей. В худшем — выход из строя теплообменного пакета с заменой за 200 000–500 000 рублей. На объектах ТЭЦ с паровой нагрузкой мы видели котлы, у которых жизненный цикл сокращался вдвое именно из-за жёсткой воды.
Обратный осмос снижает жёсткость воды до 0,01–0,05 мг-экв/л. Для сравнения: водопроводная вода в Московском регионе имеет жёсткость 3,5–5,5 мг-экв/л, в регионах с подземными источниками бывает и 8–12 мг-экв/л. После осмоса котёл получает воду, практически идентичную деминерализованной, без реагентной регенерации и кислотно-щелочных стоков.
Как рассчитать нужную производительность установки
Простое правило: производительность осмоса по пермеату должна перекрывать суточный расход подпиточной воды котла с запасом 15–20%. Для паровых котлов объём подпитки составляет от 2 до 10% паропроизводительности в непрерывном режиме и до 100% при остановке системы на промывку.
Формула расчёта для парового котлаПроизводительность осмоса (м³/сут) = Q_пара (т/ч) × К_подпитки × 24 × 1,2
Пример: котёл 3 т/ч пара, К_подпитки = 0,05 (5%)
Q = 3 × 0,05 × 24 × 1,2 =4,32 м³/сут ≈ 180 л/ч
Подходящая модель — ИВТ-RO-S 250 л/ч (с запасом по производительности).
При использовании двухступенчатой схемы подпитки — ИВТ-RO-S 500 л/ч.
Суточная подпитка системы отопления объёмом 50 м³ при утечках 0,3%/сут = 150 л/сут.
При аварийных ситуациях пиковое потребление — до 2 м³ за несколько часов.
Оптимальный выбор: ИВТ-RO-S 250 л/ч с накопительным баком 1 м³.
Стоимость комплекта: от 220 000 рублей.
Как состав воды влияет на выбор установки
Перед подбором оборудования нужен химический анализ воды. Без него точный расчёт невозможен — состав воды определяет и схему предочистки, и тип мембран, и Recovery Rate.
| Параметр | Норма для котловой воды | Что делает осмос |
|---|---|---|
| Жёсткость общая | менее 0,01 мг-экв/л (ПТЭ) | Снижает с 3–12 до 0,01–0,05 мг-экв/л |
| Железо | менее 0,3 мг/л | Задерживает до 95% при наличии предочистки |
| Хлориды | менее 50 мг/л | Снижает на 97–99% |
| Кремний SiO₂ | менее 0,1 мг/л (паровые котлы) | Снижает на 95–99% |
| Солесодержание | менее 50 мг/л | Снижает с 300–800 до 5–15 мг/л |
При содержании железа выше 0,5 мг/л перед осмосом обязательно ставят обезжелезиватель или напорный фильтр. Хлор выше 0,1 мг/л — угольный сорбционный фильтр или дозирование бисульфита натрия. Пренебрежение предочисткой сокращает срок службы мембран с 4–5 лет до 8–12 месяцев.
Схема включения осмоса в систему водоподготовки котельной
Стандартная схема выглядит так: источник воды → механический фильтр (5 мкм) → при необходимости обезжелезиватель → установка осмоса → накопительный бак из нержавеющей стали или ПП → насос подачи в котёл. Установка работает в автоматическом режиме: заполняет бак при снижении уровня, отключается при полном баке.
На крупных котельных с несколькими котлами часто добавляют ионообменные фильтры после осмоса — для доводки воды до требований ПТЭ по остаточному солесодержанию менее 5 мг/л. Такая двухступенчатая схема (осмос + ионный обмен) позволяет снизить расход реагентов для регенерации смол в 5–8 раз по сравнению с только ионным обменом.

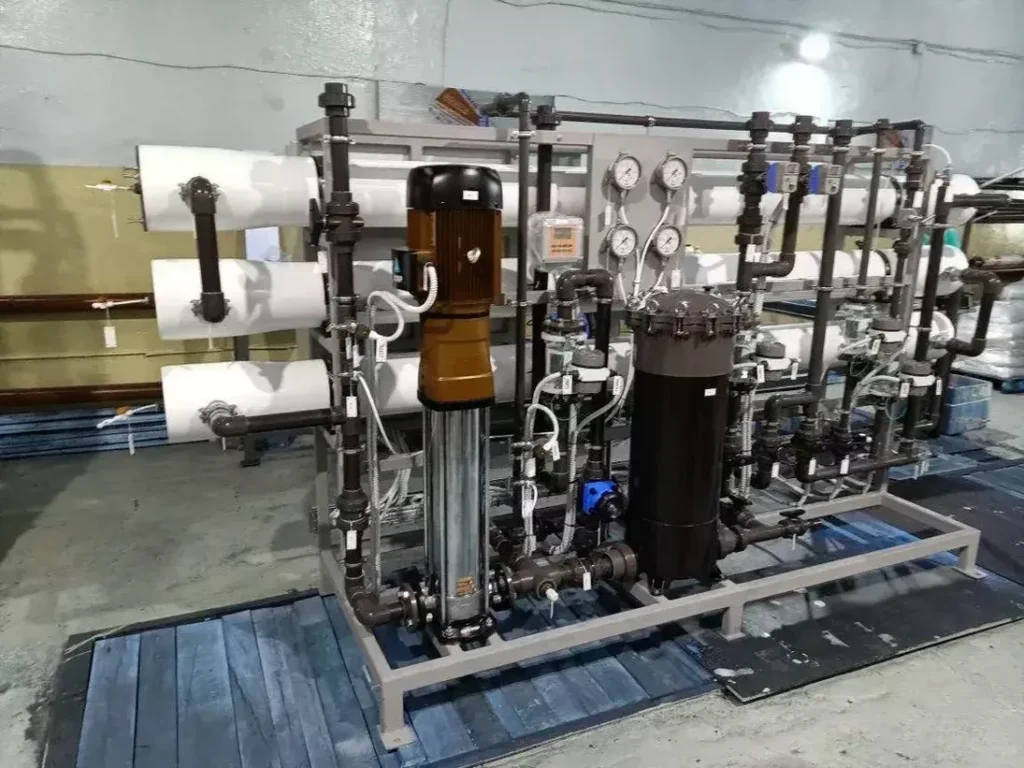

Подробные технические характеристики, прайс и модельный ряд — в разделе установки промышленного обратного осмоса серии ИВТ-RO.
Два реализованных примера из нашей практики
Котельная завода металлоконструкций, Подмосковье — паровой котёл 5 т/ч
Исходная вода: скважина, жёсткость 9,2 мг-экв/л, железо 1,8 мг/л, солесодержание 620 мг/л. До внедрения осмоса химическая промывка котла проводилась каждые 6 месяцев, стоимость одной промывки — 65 000 рублей.
Решение: обезжелезиватель ИВТ-F + установка осмоса ИВТ-RO-3 (3 м³/ч) + накопительный бак 5 м³. После выхода системы на рабочий режим: жёсткость пермеата — 0,02 мг-экв/л, железо — менее 0,05 мг/л. Промывку перевели с периодичности раз в 6 месяцев на раз в 3 года. Годовая экономия на промывках и топливе — около 280 000 рублей. Стоимость оборудования с монтажом — 680 000 рублей. Срок окупаемости — 2,5 года.
Тепловой пункт жилого квартала, г. Долгопрудный — водогрейный котёл 1,2 МВт
Источник — городской водопровод. Жёсткость 4,8 мг-экв/л, хлор 0,4 мг/л. Объём системы 35 м³, расчётная суточная подпитка — 80–100 л/сут.
Решение: угольный сорберт + ИВТ-RO-S 250 л/ч + бак из пищевого ПП 500 л. Итоговая стоимость комплекта с монтажом — 245 000 рублей. Система работает без обслуживания 8–10 месяцев, затем плановая замена картриджей и проверка давлений — 2 часа работы технолога.
Вопросы и ответы по осмосу для котельной
Содер
жимое аккордеона
Выбрать модель и узнать точную цену — в каталоге промышленный осмос ИВТ-RO. Расчёт под ваш состав воды — за 1 рабочий день.
