Принцип работы промышленного обратного осмоса: от исходной воды до пермеата

Обратный осмос — один из немногих методов очистки воды, где загрязнения не задерживаются фильтрующим слоем, а принудительно вытесняются давлением через полупроницаемую мембрану. Это делает технологию надёжной, предсказуемой и пригодной для автоматической работы без постоянного персонала.

Физика процесса: что такое осмотическое давление

Натуральный осмос — это движение воды через полупроницаемую мембрану из области с низкой концентрацией растворённых веществ в область с высокой концентрацией. Давление, которое останавливает это движение, называется осмотическим. Для типичной водопроводной воды с минерализацией 500 мг/л оно составляет около 3–4 бар.

Обратный осмос — это то же самое, но наоборот: мы прикладываем давление выше осмотического с «загрязнённой» стороны и заставляем воду двигаться в обратном направлении — через мембрану. Соли, бактерии, органика остаются по другую сторону мембраны. На выходе получают два потока: пермеат (очищенная вода) и концентрат (сброс с задержанными примесями).

Рабочее давление промышленных установок — 6–20 бар в зависимости от солесодержания исходной воды. Морская вода требует 50–70 бар — это уже совсем другой класс оборудования (опреснение).

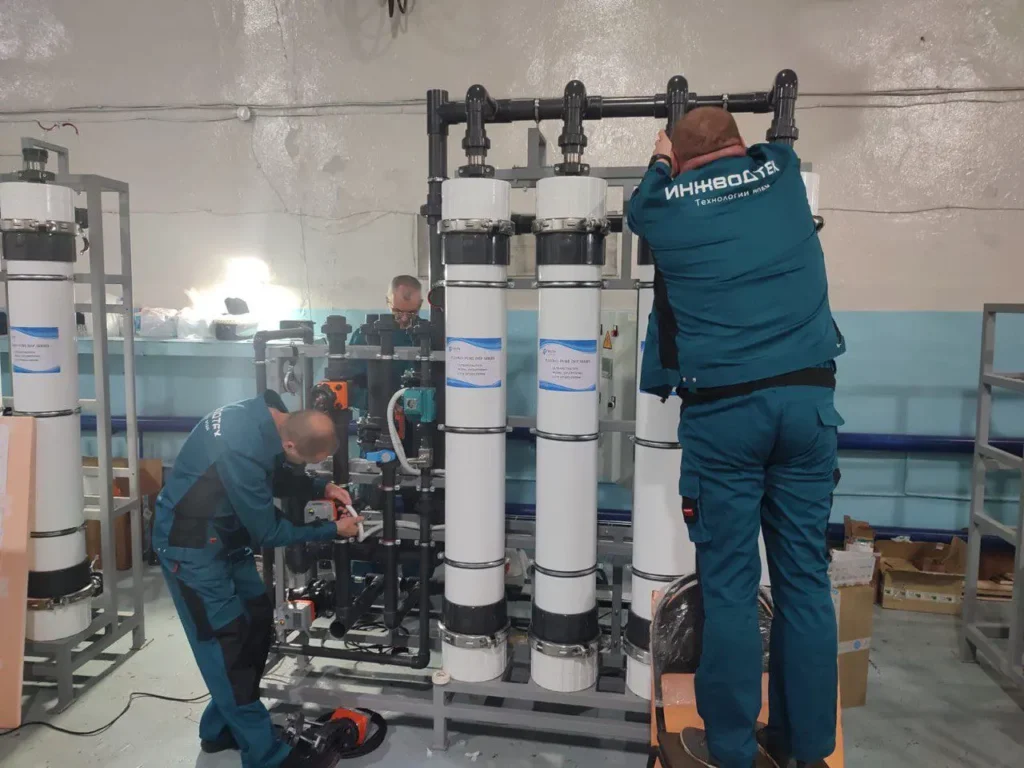

Из чего состоит промышленная установка обратного осмоса

Установка собирается на несущей раме, обычно из нержавеющей стали AISI 304 или 316. Ключевые узлы:

Насос высокого давления

Создаёт рабочее давление 6–20 бар. На установках производительностью от 1 м³/ч применяют вертикальные многоступенчатые центробежные насосы с частотным преобразователем (ЧРП). ЧРП позволяет плавно регулировать давление и снижает пусковые токи — важно при работе от дизель-генератора или в сети с нестабильным напряжением. КПД насосного блока с ЧРП на 15–25% выше, чем без него.

Мембранные корпуса и мембраны

Корпуса — цилиндрические сосуды из стеклопластика (FRP) или нержавеющей стали. Внутри — рулонные мембранные элементы: несколько слоёв мембраны намотаны вокруг центрального перфорированного трубопровода. Типоразмеры: 4040 (диаметр 4 дюйма, длина 40 дюймов) для малых установок, 8040 — для промышленных.

Сама мембрана — трёхслойная. Активный разделяющий слой из полиамида толщиной 0,2 мкм, под ним — микропористый полисульфоновый слой, несущий основание из полиэстера. Поры активного слоя — около 0,0001 мкм, что примерно в 700 раз меньше молекулы вируса.

Система КИПиА

Датчики давления на входе, между ступенями и на выходе. Ротаметры или электромагнитные расходомеры на линиях пермеата и концентрата. Кондуктометр пермеата — главный индикатор эффективности работы. Манометры показывающие для визуального контроля. Контроллер управляет запорными клапанами и насосом.

Технологическая схема работы установки

Вода проходит путь от источника до точки потребления через несколько стадий.

1. Предочистка: механический картриджный фильтр 5 мкм задерживает взвесь. Дозирование антискаланта предотвращает кристаллизацию карбонатов и сульфатов на поверхности мембран.
2. Повышение давления: насос высокого давления разгоняет воду до рабочего давления 8–15 бар для воды с минерализацией 300–800 мг/л.
3. Мембранный блок: вода проходит через мембранные корпуса под давлением. Часть молекул воды продавливается сквозь мембрану — это пермеат. Задержанные соли и примеси накапливаются в потоке концентрата вдоль поверхности мембраны и сбрасываются в дренаж.
4. Контроль качества: кондуктометр непрерывно измеряет электропроводность пермеата. Если значение выходит за допустимый предел, контроллер открывает клапан сброса в дренаж до восстановления параметра.
5. Гидравлическая промывка: по таймеру (обычно каждые 1–4 часа) установка автоматически переходит в режим промывки: давление сбрасывается, поток концентрата увеличивается, поверхность мембраны «смывается». Цикл занимает 2–5 минут.

CIP-промывка: как продлить жизнь мембранам

CIP (Cleaning In Place) — химическая промывка мембран без их демонтажа. Проводится раз в 3–6 месяцев или при снижении производительности более чем на 15% от исходной. Признаки необходимости промывки: рост давления при неизменном расходе, падение Salt Rejection, увеличение расхода концентрата.

Для карбонатных отложений используют лимонную кислоту (1–2% раствор) или специализированные кислотные очистители. Для биологических обрастаний и органики — щелочные растворы (NaOH 0,1%) или ферментные составы. Температура раствора при промывке — 30–35°С, что ускоряет растворение отложений без риска повреждения полиамидного слоя.

Хорошо настроенная система с правильной предочисткой и дозированием антискаланта может работать без CIP-промывки 8–12 месяцев. Мы видели установки на московской водопроводной воде, которые обходились без CIP больше года.

Модельный ряд с характеристиками, прайс и форма заявки — установки промышленного обратного осмоса серии ИВТ-RO.
